东山哪吒STU简述

硬件简述

东山哪吒STU开发板是一款针对于教育学习专门设计的一系列开发板,分别有

  • 最小主板:只保留一些学习调试最基本接口,做到最具性价比,仅售149
  • 全阵脚引出的DIY底板:主要是供DIY极客爱好者使用,可以自行DIY设计。
  • 专门的配套项目底板:针对于芯片的使用场景设计出专门的项目底板,结合课程学习使用。
  • 配套的邮票孔封装D1s核心板:针对于企业级客户或者做产品的客户使用。

最小主板

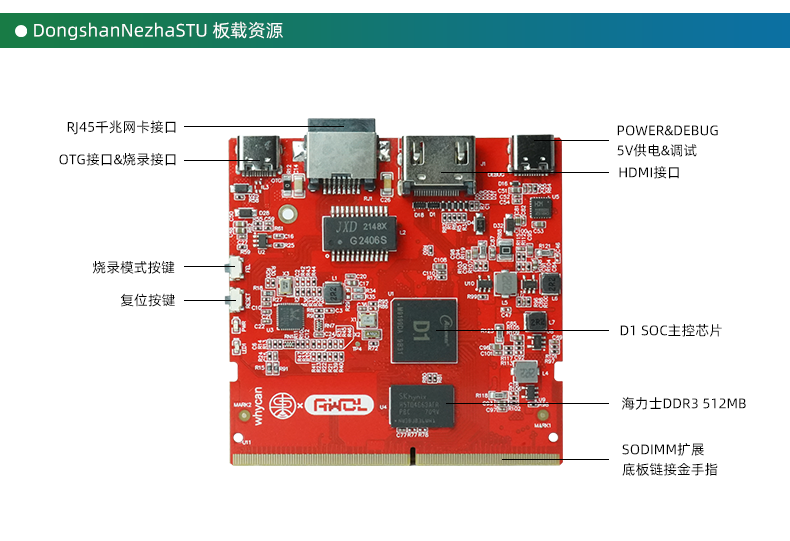

如下图板载资源所示最小主板有:

  • 正面:TYPE-C TTL供电与调试接口,直接连接电脑USB接口即可实现 串口调试与供电二合一,无需额外的连接线。
  • 正面:RJ45千兆以太网接口,主要用于网络启动系统下载内核等操作,方便调试开发。
  • 正面:TYPE-C的USB OTG接口,用于烧写系统与作为OTG主从设备使用。
  • 正面:引出 HDMI接口,可用于连接显示器等设备。
  • 背面:TF卡接口,可用于调试与连接TF卡启动系统。
  • 背面:预留SPI NAND FLASH 芯片焊盘位置,可以直接焊接SPI Nand FLASH芯片。

DongshanNezhaSTU-TOP_001

DIY全针脚底板

全针脚DIY底板,将最小主板的所有未使用引脚全都引出到底板排针上,并提供全部硬件设计资料,可以自行使用 嘉立创 设计生产,也可以直接从我们这里购买。 主要适用于喜欢DIY的同学。 DongshanNezhaSTU-DIY_002

下图是最小主板DIY全针脚底板连接示意图。 DongshanNezhaSTU-DIY_003

物联网项目底板

专门的项目底板正在设计中,拥有 标准的 USB接口,常见的模块排针接口, RGB&MIPI屏幕接口 4G模块接口 声卡 麦克风等设备,敬请期待。
